拓尔微芯片网通应用



     从Wifi问世至今，这一技术已经给全球带来巨大的经济和社会价值，全球各地的个人、家庭、政府，每天都在依赖Wif链接，Wifi已经成为我们日常生活和工作中不可或缺的元素。

    纵观Wifi6/Wifi7的发展,其外围搭配的电源物料有向大电流、低纹波、小封装的方向发展的趋势，针对这一趋势，拓尔微特别推出了配套的电源解决方案。







                                                                                                                                                                               目录



                                               CONTENTS



                                                                  01      产品列表

                                                                  02      产品列表

                                                                  03      TMI6240

                                                                  04      TMI32560

                                                                  05      tmi5111

                                                                  06      STI3452HFI/STI3453FI

                                                                  07      Wifi7应用框图

                                                                  08      主控物料搭配









  重磅推荐



网通应用相关物料一览表



                                    18V Buck产品列表

  型号 Vin(V) IOUT(A) 频率(Hz) VFB(V) 封装 主要特点
  TMI32560 4.5-18 6 600k 0.765 ESOP8 FPWM,大电流
★ TMI3256B 4.5-18 6 600k 0.8 DFN2*2-6 大电流,高效率,COT
★ TMI3255B 4.5-18 5 600k 0.8 DFN2*2-6 大电流,高效率,COT
★ TMI3255 4.5-18 6 600k 0.8 DFN2*2-6 大电流,COT
  TMI3255SF 4.5-18 6 600k 0.6 SOT23-6 FPWM,大电流,COT
  TMI3244TF 4.5-18 4 550k 0.765 SOT23-6 FPWM,COT
  TMI32530/32520 4.5-18 3/2 1M 0.6 SOT23-6 高频,FPWM,COT
★ STI3453FI 4.5-18 3 1M 0.8 SOT563 高频,FPWM,COT
★ STI3452HFI 4.5-18 2 1M 0.8 SOT563 高频,FPWM,COT
  STI3453 4.5-18 3 1M 0.8 SOT563 高频,FPWM,COT
  STI3452I 4.5-18 2 800k 0.8 SOT563 小封装,COT
  TMI3258 4.5-18 2 600k 0.8 SOT563 小封装,COT
  TMI3257I 4.5-18 2 800k 0.8 SOT563 小封装,COT



                                    5V Buck产品列表

  型号 Vin(V) IOUT(A) 频率(Hz) VFB(V) 封装 主要特点
★ TMI3125 2.7-5.5 5 2.1M 0.6 DFN3*3-10 高频,大电流
  TMI3113D 2.7-5.5 3 1M 0.6 DFN3*3-10 大电流
  TMI3112H 2.7-5.5 2 2.3M 0.6 SOT23-5 高频
  TMI31602H 2.7-5.5 2 2.3M 0.6 DFN1.6*1.6-6 高频,小封装
★ TMI3408F 2.7-5.5 1.2 1.5M 0.6 SOT23-5 FPWM,低纹波



                                    5V Boost产品列表

型号 Vin(V) IOUT(A) 频率(Hz) VFB(V) 封装 主要特点
STI3508C 2.5-5.5 2.5 1.2M 0.6V SOT23-6 异步升压
高转换效率











  重磅推荐



网通应用相关物料一览表



                                    LDO产品列表

  型号 Vin(V) IOUT(A) VOUT/VFB(Hz) PSRR@1kHz(dB) 封装 主要特点
★ TMI6050-XX 2.5-5.5 0.6 1.2/1.5/1.8/2.5/2.8/3.0/
3.3/Adj from 0.8v		 60 SOT23-5 High PSRR
  TMI6050N 2.5-5.5 0.6 1.2/1.5/1.8/2.5/2.8/3.0/3.3 60 DFN1*1-4 High PSRR,小封装
  TMI6030-XX 2.5-5.5 0.3 1.2/1.5/1.8/2.5/3.0/3.3/
Adj from 1.2V		 70 SOT23-5 High PSRR
  TMI6030D-XX 2.5-5.5 0.3 1.2/1.5/1.8/2.5/2.8/3.0/3.3 70 DFN1*1-4 High PSRR,小封装



                                    Dying Gasp产品列表

  型号 Vin(V) IRelease(A) VStorage_Max(V) ICharge(A) VFB1/VFB2(V) 封装
★ TMI5111 5-18 2 28 0.3 1/1 SOP8



                                    Power Switch&Load Switch产品列表

  型号 Vin(V) IRelease(A) Current Limit(A) Rds(on)(mΩ) Output Reverse
Voltage Protection		 封装
  TMI6263AH 2.5-5.5 2.5 60 Y SOT23-5 固定限流,防反灌
★ TMI62638H 2.5-5.5 ADJ 60 Y SOT23-5 可调限流,防反灌
★ TMI6240 2.5-18 4 50 N SOT23-5 Vin OVP,耐压高



                                    Reset产品列表

型号 Vin(V) Accuracy Reset Signal Delay
Time(ms)		 Output Status Iq(µA) 封装
TMI6809-XXX 1.0-5.5 ±2% 240 Low Logic Push-pull 5 SOT23-3
TMI6810-XXX 1.0-5.5 ±2% 240 High Logic Push-pull 5 SOT23-3









  重磅推荐

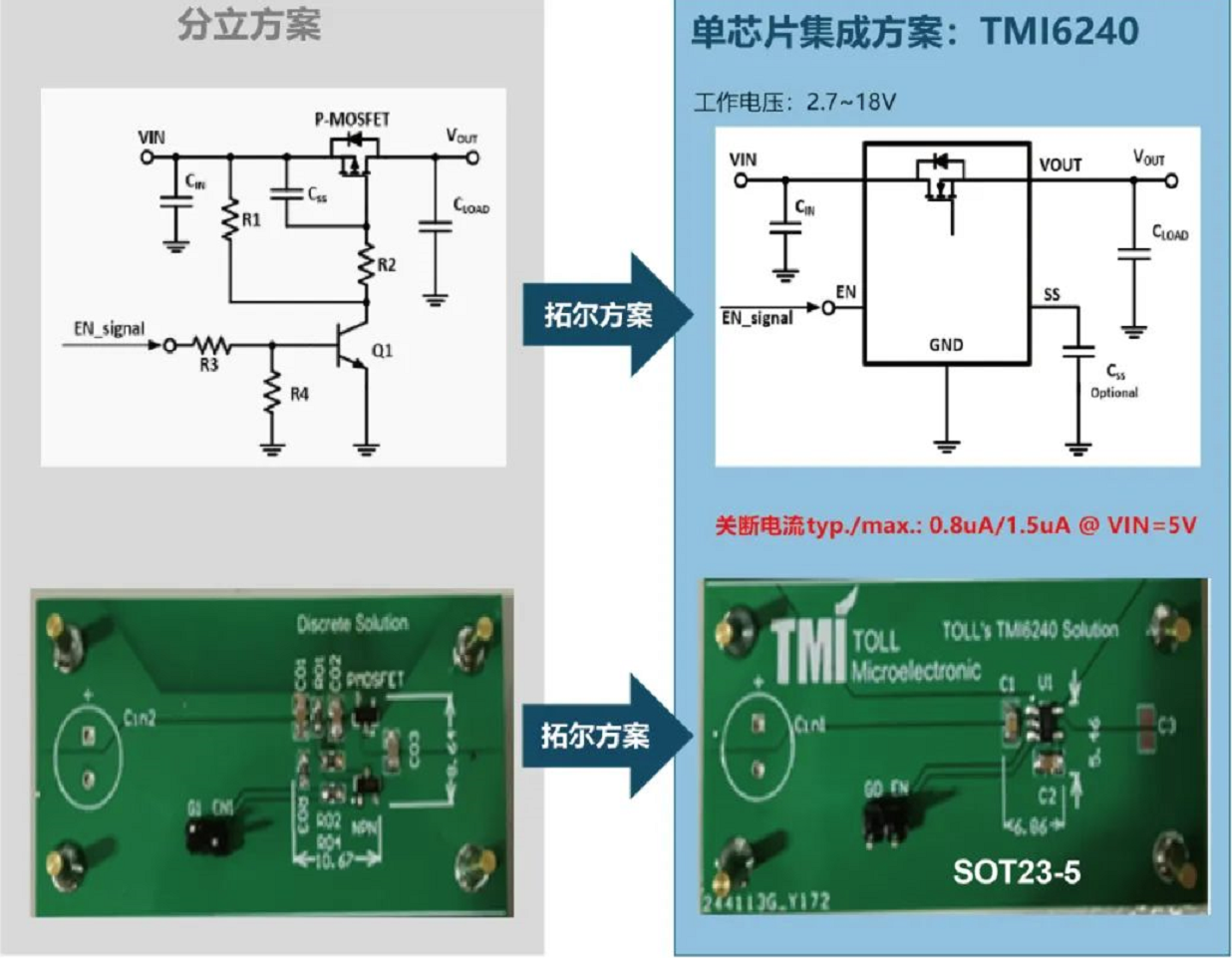

TMI6240 高集成度的单芯片18V Power Switch--有效减小PCB size及解决分立MOS易失效的问题







yesTMI6240是网通系统低功耗的最佳解决搭档！！



TMI6240各项性能明显优于分立方案！！！
主要参数 TMI6240 分立方案
元件个数 3个 8个,PCB面积大,工程调
试复杂,物料备货复杂
软启动 有 无,后级瞬间冲击大
下电输出自放电 有 无,后级无法立即关断
过流保护OCP 有 无,后级过流风险大
输出短路保护 有 无,易烧毁
过温保护OTP 有 无,易烧毁
输入欠压保护 有 无
输入过压保护 有 无,后级系统过压风险大
EN门限固定 有 无









  重磅推荐



TMI32560 18V 6A大电流降压转换器---COT模式 快速响应,低纹波



►产品特征

  • 宽电压输入：4.5-18V
  • 0.765V±2% Reference
  • 高达6A输出电流
  • COT架构实现快速动态响应
  • 内置多种保护功能：-OVP/OTP/OCP/SCP/UVLO
  • 封装：SOP8
 TMI32560 12V to 5V/6A：芯片温升65度







yesTMI32560大电流、低温升、小纹波等特点，高度契合Wifi7/Wifi6的应用需求！！







  重磅推荐



TMI5111 专为xDSL、GPON应用的断电告警存储和释放控制器---Dying Gasp



►产品特征

  • 宽电压输入：5-18V
  • 释放电流高达2A
  • 300mA充电限流
  • 输入电压监控功能
  • 升压电路将储能电容两端电压稳定的维持在1.5*Vin，有
  • 效的减少了储能电容用量。
  • 内置掉电信号判断，快速触发Dying Gasp信号
  • 用户可灵活设置存储和释放电压
  • SOP8封装





yesTMI5111高度适用于具备掉电告警功能的网通产品,如:xDSL,GPON







  重磅推荐



网通最佳电源搭档STI3452HFI/STI3453FI-18V2A/3A高频 COT 低纹波小封装 降压转换器

►产品特征

  • 宽电压输入：4.5-18V
  • 0.8V±2% Reference
  • 输出电流：2A/3A
  • 高频1MHz
  • FPWM实现低纹波
  • COT架构实现快速动态响应
  • 内置多种保护功能：-OVP/OTP/OCP/SCP/UVLO
  • 超小封装：SOT563
 应用原理图

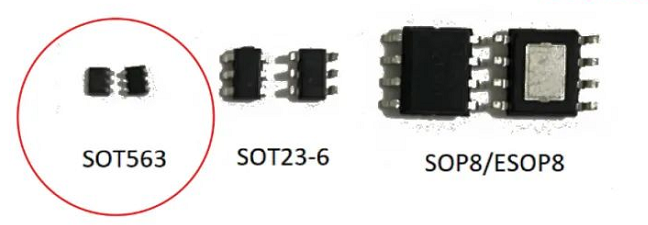

►SOT563封装与其他常用封装对比，超小封装！！





yesSTI3453FI/STI3452HFI为小封装的高频定频COT架构，
可实现更低纹波，是网通应用的最佳电源搭档！！







  重磅推荐

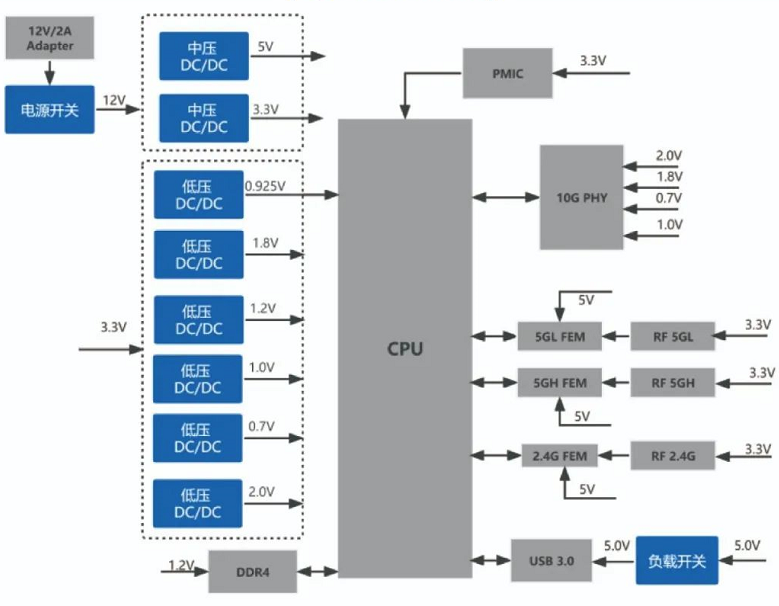

Wifi7应用框图（Qualcomm）

Wifi7高通平台 型号
18V Buck TMI3256B/6A
TMI32560/6A
TMI3255B/5A
TMI32530/3A
TMI32520/2A
5V Buck TMI3112H/2A
TMI3408F/1.2A
Power Switch TMI6240
Load Switch TMI6263AH









重磅推荐



Wifi6/Wifi7各主控平台配套型号



Wifi6 高通平台 型号
18V Buck TMI3255B/5A
STI3453FI/3A
STI3452HFI/2A
LDO TMI6050
Dying Gasp TMI5111
Load Switch TMI6263BH
Wifi6 博通平台 型号
18V Buck STI3453/3A
TMI3257I/2A
TMI32520/2A
5V Buck TMI3125/5A
TMI3112H/2A
TMI3408F/1.2A
Dying Gasp TMI5111
Load Switch TMI6263BH
CPE 高通平台 型号
18V Buck TMI3255/5A
STI3453/3A
STI3452/2A
LDO TMI6050
5V Boost STI3508C
Dying Gasp TMI5111
Load Switch TMI6263AH
Wifi6 MTK平台 型号
18V Buck TMI32560/6A
TMI3255SF/5A
TMI3244TF/4A
TMI32530/3A
TMI32520/2A
LDO TMI6050
RESET IC TMI6809-263
Dying Gasp TMI5111
Load Switch TMI6263BH
Wifi6 Realtek平台 型号
18V Buck TMI32530/3A
TMI32520/2A
5V Buck TMI3408F/1.2A
LDO TMI6050
Dying Gasp TMI5111
Load Switch TMI6263BH
Wifi7博通平台 型号
18V Buck TMI32560/6A
TMI3258/3A
TMI3257I/2A
5V Buck TMI3125/5A
TMI3112H/2A
TMI31602H/2A
TMI3113D
LDO TMI6050
Load Switch TMI6263BH



yes拓尔微与各主控平台紧密配合，为客户提供一站式BOM解决方案！！
