G5390超低静态电流DC-DC升压转换器

一般说明

G5390是一款超低静态电流、滞后DC-DC升压转换器。该设备可以在0.7V至5.0V的电源范围内工作，输出电压固定在2.2V至5.0伏之间。在关闭模式下，输出不连接到输入，关闭电流小于100nA。G5390具有自动旁路模式，当VIN超过VOUT时，设备将输入直接连接到输出电压。在轻负载操作中，G5390进入睡眠模式。为了节省电力，大多数操作块都被关闭了。G5390还提供可调节的低电量检测功能。如果电池电压降低到由引脚LBI上的外部电阻器定义的阈值以下，则LBO输出被拉至逻辑低。或者，当LBI连接到GND时，LBO输出作为Power Good功能工作。

特征

0.7V~5.0V输入电压操作
2.2V~5.0V固定输出电压
200mA最大输出电流负载
1μA超低静态电流
关闭电流<100nA
94%的效率
输出真正的关闭。
VIN>VOUT时的自动旁路模式
可调节的低电量电池检测或
功率良好输出可选
超温保护
不需要外部二极管或晶体管

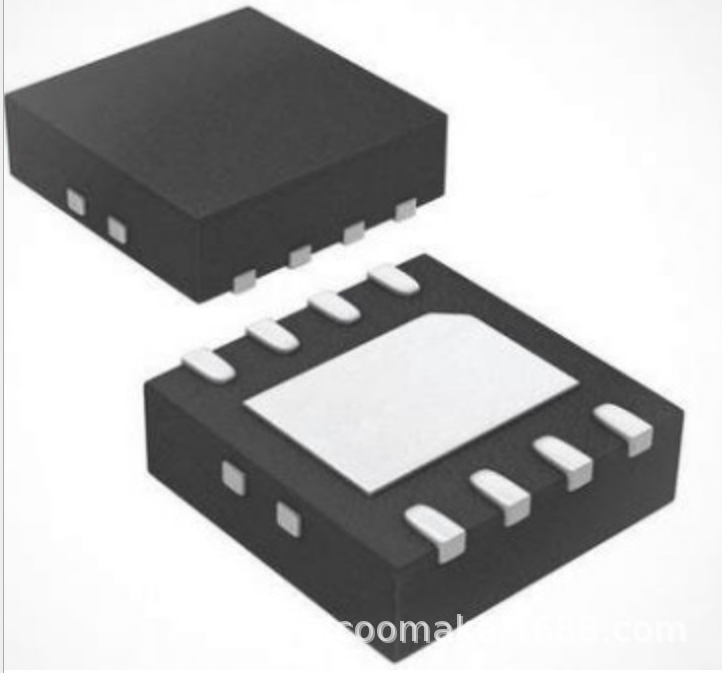

TDFN2X2-8包装

应用

手持设备

引脚配置
