AW5015全球导航卫星系统超低噪声放大器可替代RDA1609

特性

采用专利智能线性技术（SLT）减少射频环境干扰；
超低噪声系数（NF）=0.90dB；
高功率增益=17.3dB；
高线性IIP3oob=+2.8dBm；
高输入1dB压缩点=-8.7dBm；
只需要一个输入匹配电感器；
射频输出内部匹配到50欧姆；
电源电压：1.5V至3.6V；
工作频率：1550～1615MHz；

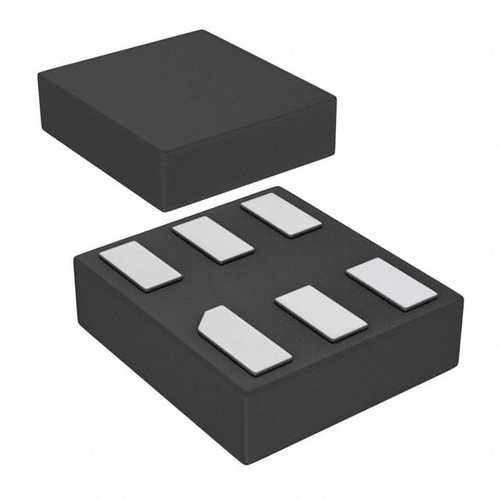

超薄DFN-6L封装：1.1mmX0.9mmX0.45mm；
3000V HBM ESD保护（包括RFIN和RFOUT引脚）；

一般说明

AW5015是一款低噪声放大器，专为全球导航卫星系统（GNSS）设计，如GPS、GLONASS、Galileo和Compass。AW5015在RFIN RFOUT处具有片上直流阻塞电容器，可以靠近天线，只需要一个外部输入匹配电感器，并降低了组装复杂性和PCB面积，实现了成本效益高的解决方案。
AW5015采用专利智能线性技术（SLT），在1.5V至3.6V的宽电源电压范围内实现了超低噪声系数、高线性、高增益。所有这些特性AW5015成为GNSS LNA的绝佳选择，因为它以低噪声系数和高增益提高了灵敏度，以高线性提供了更好的抗带外干扰信号的免疫力，降低了前一级的滤波要求，从而降低了GNSS接收机的总体成本。可完美替代RDA1609
AW5015采用小型无铅、符合RoHS标准、1.1mm x 0.9mm x 0.45mm 6引脚DFN封装。

应用程序

智能手机、功能手机；
平板电脑；
个人导航设备；
数码相机、数码摄像机；
射频前端模块；
完整的GPS芯片组模块；
防盗（笔记本电脑、ATM）

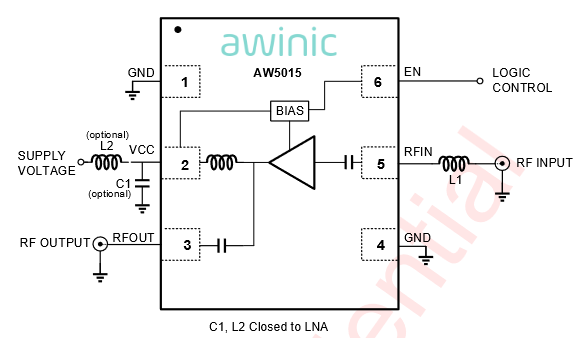

应用图
